產品名稱 : 偏振分束器/合束器（PBS/PBC）
產品型號：MCPBS-780-L-P7-P70-10-L-FA
工作波長:532~2000nm
|
產品特點
|
應用領域
|
|
低插入損耗/消光比高
|
光纖激光器
|
|
波長選擇性多
|
光纖放大器
|
|
高穩定性和可靠性
|
科學研究
|
|
參數
|
單位
|
數值
|
|||||
|
中心波長
|
nm
|
532
|
633/670
|
780/830/850
|
980/1030/1064
|
1310/1480/1550
|
1950/20002050
|
|
工作帶寬
|
nm
|
±15
|
±15
|
±20
|
±20
|
±40
|
±40
|
|
插入損耗（Type）
|
dB
|
1.0
|
0.8
|
0.8
|
0.6
|
0.4
|
1.0
|
|
插入損耗(max)
|
dB
|
1.5
|
1.2
|
1.0
|
0.8
|
0.6
|
1.3
|
|
消光比(min)
|
dB
|
18
|
18
|
18
|
22
|
22
|
20
|
|
方向性
|
dB
|
50
|
|||||
|
回波損耗
|
dB
|
50
|
|||||
|
承受功率
|
W
|
100mW
|
0.5-10可選
|
0.5-20可選
|
|||
|
光纖類型
|
-
|
PM Panda fiber for Ports 1&2, SM fiber or PM Panda fiber for Port 3
|
|||||
|
光纖長度
|
m
|
1或其它
|
|||||
|
連接頭類型
|
-
|
FC/APC
|
|||||
|
最大拉力
|
N
|
5
|
|||||
|

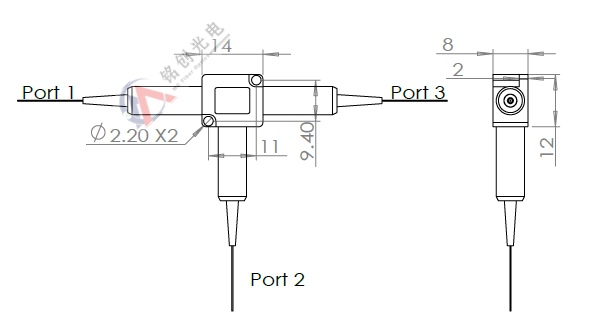

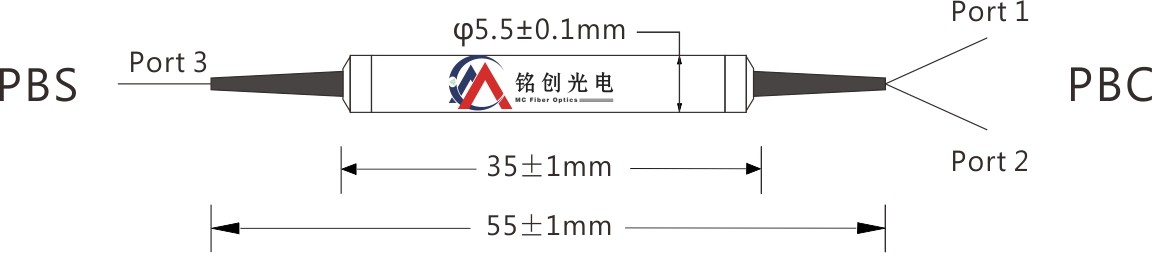

封裝尺寸
|
mm
|
14x12x18
|
Φ5.5xL35(<5W) 14x12x8(＞5W)
|
||||
|
工作溫度
|
℃
|
-5～+70
|
|||||
|
儲存溫度
|
℃
|
-40～+85
|
|||||
|
MCPBS/C
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
工作波長
|
承受功率
|
光纖類型Port1&2
|
光纖類型Port3
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
532-532nm
633-633nm
780-780nm
980-980nm
1030-1030nm
1064-1064nm
1550-1550nm
1950-1950nm
S-其它
|
L-≤0.5W
1-1W
5-5W
10-10W
S-其它
|
P46-PM460
P6-PM630
P7-PM780
P9-PM980
P15-PM1550
P19-PM1950
|
H46-460-HP
P465-PM460慢軸 45°對準 Port 1
P460-PM460慢軸對準Port 1
H6-630-HP
P65-PM630慢軸 45°對準 Port 1
P60-PM630慢軸對準Port 1
H7-780-HP
P75-PM780慢軸 45°對準 Port 1
P70-PM780慢軸對準Port 1
H1-Hi1060
P95-PM980慢軸 45° 對準 Port 1
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
|
|
P90-PM980慢軸對準Port 1
S2-SMF-28e
P155-PM1550慢軸 45°對準 Port 1
P150-PM1550慢軸對準Port 1
S19-SM1950
P195-PM1950慢軸 45°對準 Port 1
P190-PM1950慢軸對準Port 1
|
|||||||
