產品名稱 : 1xN(2xN)單模光纖拉錐耦合器模塊
產品型號：MCFBT-SSSC-P-14-1550-EV-S2-10-L-FA
光纖類型 : SMF-28e
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
低偏振相關損耗
|
光纖放大器
|
|
高回波損耗
|
光纖傳感
|
|
高穩定性和可靠性
|
光纖通信/儀器儀表
|
|
參數
|
單位
|
數值
|
|||||||||||||
|
類型
|
-
|
標準型耦合器模塊(SSSC); 寬帶耦合器模塊(SWBC)
|
|||||||||||||
|
結構
|
-
|
1x4/2x4
|
1x6/2x6
|
1x8/2x8
|
1x12/2x12
|
1x16/2x16
|
1x24/2x24
|
1x32/2x32
|
|||||||
|
工作波長
|
nm
|
1310 or 1550 或其它
|
|||||||||||||
|
帶寬
|
nm
|
SSTC: ±15；SWBC: ±40
|
|||||||||||||
|
等級
|
-
|
P
|
A
|
P
|
A
|
P
|
A
|
P
|
A
|
P
|
A
|
P
|
A
|
P
|
A
|
|
插入損耗(max)
|
dB
|
6.9
|
7.3
|
9.0
|
9.6
|
10.4
|
11.0
|
12.4
|
13.2
|
13.8
|
14.6
|
15.8
|
16.8
|
17.4
|
18.4
|
|
附加損耗(max)
|
dB
|
0.25
|
0.3
|
0.4
|
0.5
|
0.55
|
0.6
|
0.7
|
|||||||
|
偏振相關損耗
|
dB
|
≤0.25
|
≤0.35
|
≤0.35
|
≤0.45
|
≤0.45
|
≤0.55
|
≤0.55
|
|||||||
|
光纖長度
|
m
|
1或其它
|
|||||||||||||
|
套管類型
|
-
|
900μm,2mm,3mm
|
|||||||||||||
|

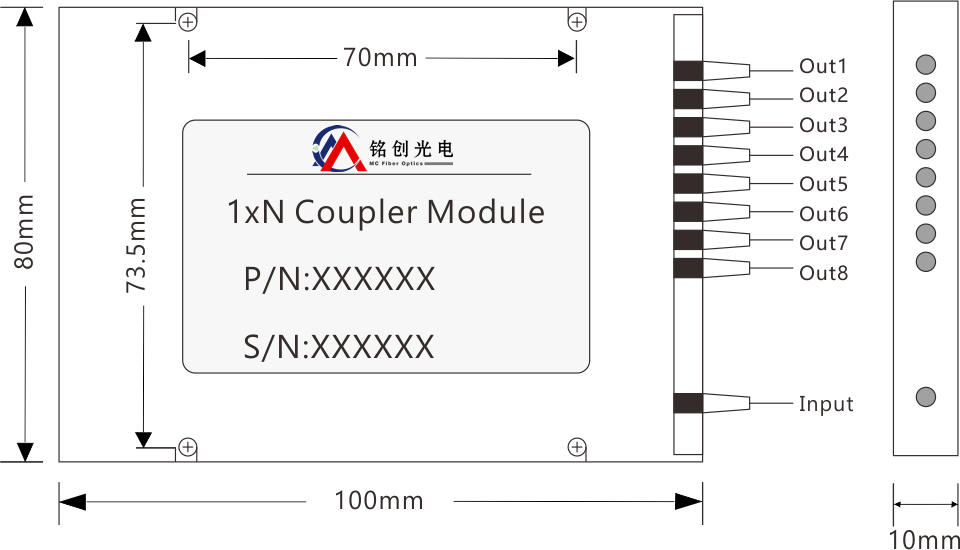

封裝尺寸
|
mm
|
100x80x10
|
120x80x18
|
140x115x18
|
|||||||||||
|
工作溫度
|
℃
|
-20～+75
|
|||||||||||||
|
儲存溫度
|
℃
|
-40～+85
|
|||||||||||||
|
參數
|
單位
|
數值
|
|||||||||||||
|
類型
|
-
|
雙窗耦合器模塊(SDWC); 三窗耦合器模塊(STWC)
|
|||||||||||||
|
結構
|
-
|
1x4/2x4
|
1x6/2x6
|
1x8/2x8
|
1x12/2x12
|
1x16/2x16
|
1x24/2x24
|
1x32/2x32
|
|||||||
|
工作波長
|
nm
|
SDWC: 1310 and 1550;STWC:1310,1490 and 1550
|
|||||||||||||
|
工作波長
|
nm
|
SDWC: 1310 and 1550 ±40; STWC:1310 ±40,1490 ±10 and 1550 ±40
|
|||||||||||||
|
帶寬
|
nm
|
SSTC: ±15；SWBC: ±40
|
|||||||||||||
|
等級
|
-
|
P
|
A
|
P
|
A
|
P
|
A
|
P
|
A
|
P
|
A
|
P
|
A
|
P
|
A
|
|
插入損耗(max)
|
dB
|
7.2
|
7.6
|
9.6
|
10.2
|
10.8
|
11.4
|
13.2
|
14.0
|
14.4
|
15.2
|
16.8
|
17.8
|
18.0
|
19.8
|
|
附加損耗(max)
|
dB
|
0.3
|
0.4
|
0.45
|
0.55
|
0.6
|
0.7
|
0.75
|
|||||||
|
偏振相關損耗
|
dB
|
≤0.3
|
≤0.4
|
≤0.4
|
≤0.5
|
≤0.5
|
≤0.6
|
≤0.6
|
|||||||
|
光纖長度
|
m
|
1或其它
|
|||||||||||||
|
套管類型
|
-
|
900μm,2mm,3mm
|
|||||||||||||
|
封裝尺寸
|
mm
|
100x80x10
|
120x80x18
|
140x115x18
|
|||||||||||
|
工作溫度
|
℃
|
-20～+75
|
|||||||||||||
|
儲存溫度
|
℃
|
-40～+85
|
|||||||||||||
|
MCFBT
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
|
類型
|
等級
|
端口
|
工作波長
|
分光比
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
SSSC
SWBC
SDWC
STWC
|
P-P級
A-A級
|
14-1x4
24-2x4
16-1x6
26-2x6
18-1x8
28-2x8
S-其它
|
1310-1310nm
1490-1490nm
1550-1550nm
1315-1310&1550nm
131415-1310&1490&1550nm
|
EV-均分
S-其它
|
S2-SMF-28e
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
SP-SC/PC
SA-SC/APC
ST-ST/PC
LP-LC/PC
LA-LC/APC
S-其它
|
